JSR-TH0335 系列過孔導電滑環
JSR-TH0335 系列過孔導電滑環
通孔直徑：7mm(適用任何<=7mm)； 外徑:35mm； 通 路 數：1-12路； 全鋁合金結構的整體式精密導電滑環； 支持signal(2A)，或10A的電源電流； 電壓220VAC/24VDC； 工作電壓可以定制達到1000V； 防護等級可以定制達到IP68。
內徑：3mm
外徑：35mm
電路數：1-12路
電壓：24V~220V
在線咨詢
- 咨詢熱線
- 13714251726

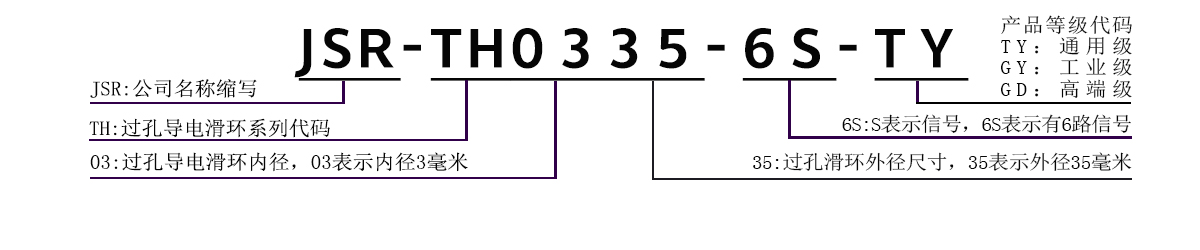

型號定購說明
Model
產品等級選型表
Selection
| 產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
| TY(通用級） | 250RPM | 2000萬轉 | 貴金屬 |
| GY（工業級） | 600RPM | 6000萬轉 | 鍍金-鍍金 |
| GD（高端級） | 1000RPM | 1.5億轉 | 金合金 |
技術參數
parameter
| 電氣技術參數 | |||
| 電氣參數 | 信號參數 | ||
| 參數 | 數值 | 參數 | 數值 |
| 額定電壓 | 0-380VAC/VDC | 額定電壓 | 0-380VAC/VDC |
| 絕緣電阻 | ≥1000MΩ/500VDC | 絕緣電阻 | ≥500MΩ/500VDC |
| 導線規格 | AWG16#鍍錫鐵氟龍 | 導線規格 | AWG22鍍錫鐵氟龍 |
| 額定電流 | 每路任意電流可選 | ||
| 電氣噪音 | 10mΩ@6VDC,50mA,5Rpm | ||
| 動態電阻變化 | ＜0.01Ω | ||
| 機械技術參數 | |||
| 機械性能 | 環境性能 | ||
| 參數 | 數值 | 參數 | 數值 |
| 工作壽命 | ＞5000萬轉 | 工作溫度 | -30C°-80C° |
| 額定轉速 | 300MRP（可定制） | 工作濕度 | 0-85%RH |
| 接觸材料 | 貴金屬(可定制） | 機械振動 | MIL-SID-810E |
| 殼體材料 | 鋁合金（陽極氧化處理） | 防護等級 | IP51(可選IP65、IP68) |
| 轉動扭矩 | 0.1N.M;+0.03N.M/路 | ||

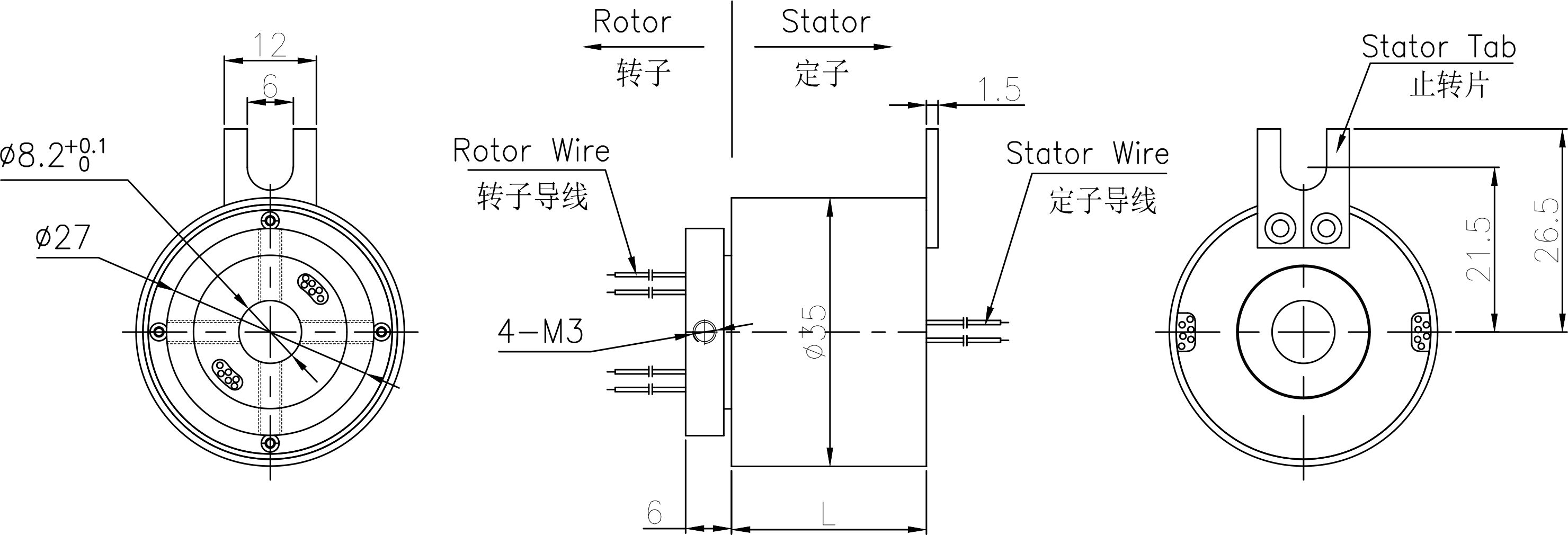

標準圖紙
Drawing
常規產品選型表
Selection
| TH0335系列-過孔式滑環選型表 | |||
| 型號 | 10A | 信號或5A | 長度 L（mm) |
| JSR-TH0735-2S | 0 | 2 | 25.6 |
| JSR-TH0735-4S | 0 | 4 | 25.6 |
| JSR-TH0735-6S | 0 | 6 | 25.6 |
| JSR-TH0735-8S | 0 | 8 | 37.1 |
| JSR-TH0735-12S | 0 | 12 | 37.1 |
各環路導線色碼表
Color code table
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 7 | 紫 |
| 2 | 紅 | 8 | 灰 |
| 3 | 黃 | 9 | 橙 |
| 4 | 綠 | 10 | 棕 |
| 5 | 藍 | 11 | 透明 |
| 6 | 白 | 12 | 淺綠 |
| (注：12個顏色為一組，分別序號1...12, 下一組重復前12個顏色， 每組用號碼管作為組序號標識。) | |||

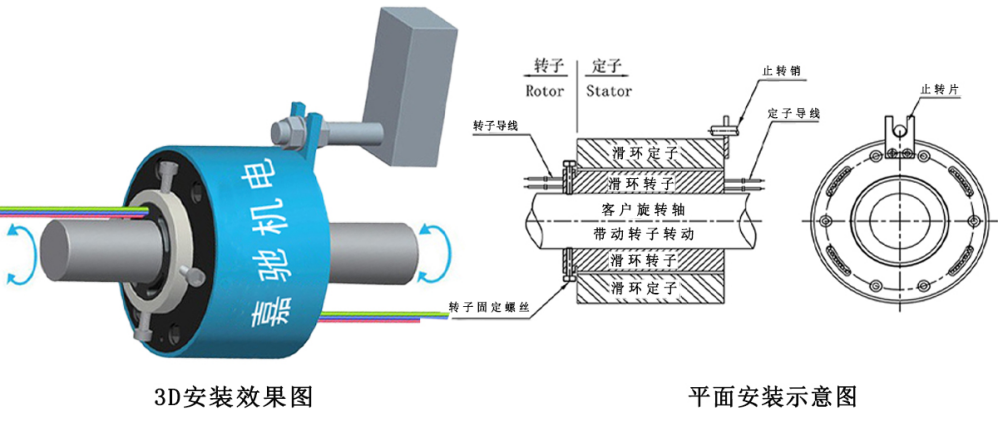

安裝方式
Installation
可選項
Optional
注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成本和交期。
① 可定制轉子和定子的出線方式及出線長度。
② 由于結構的限制，可按照指定長度或者高度或者外徑定制。
③ 最大可支持200路功率電流或者信號。
④ 可選航空插頭，端子和熱縮管。
⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。
⑥ 可混合高速率數據傳輸（包括以太網,USB, Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各類工業總線）。
⑦ 溫控信號，熱電偶信號混合。
⑧ 防震，高溫等特殊環境定制。
⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。
⑩ 可定制頻率高低，接頭類型。
? 可定制高頻功率。
? 可根據要求定制通道數。
? 電流最大可到5000安培（A）。
? 高端級別。
? 防水，水下模式可選，IP65,IP68 可選。 ? 不銹鋼殼體要求。
適用范圍
Range
鉆井平臺
鉆井平臺是主要用于鉆探井的海上結構物。平臺上裝有鉆井、動力、通訊、導航等設備，以及安全救生和人員生活設施，是海上油氣勘探開發不可缺少的手段。鉆井平臺的正常運轉離不開導電滑環的功勞，在鉆井品臺上很多旋轉的部分需要用到導電滑環，導電滑環能順利的在旋轉的過程中不間斷的傳輸鉆井平臺各部位所需要的電流和各種信號，從而保證鉆井平臺各部位能正常的運轉。
繞線機
繞線機是把線狀的物體纏繞到特定的工件上的設備，通常用于銅線纏繞和紗線纏繞?；h(huán)作為能解決設備旋轉繞線的關鍵設備在繞線機中得到了廣泛的應用，繞線機也因為滑環的出現得到了快速的發展，滑環作為可以在旋轉中同時傳輸電流和信號的核心設備在繞線機中有舉足輕重的作用。
游樂設備
游樂場是指讓兒童、市民自由自在玩耍的地方。大型游樂場會建造超級大擺錘、摩天輪、旋轉木馬等大型設施。這些游戲能夠幫助兒童發展協作能力、使身體強健及學會處世技巧，而且又可提供娛樂及享受。導電滑環因為其能360度旋轉的同時不間斷的傳輸電流、信號、氣體等一切物質的特性被廣泛的應用于各類游樂設備中。
