JSR-TB012系列工業總線滑環
您的姓名
您的電話
您的郵箱
JSR-TB012系列工業總線滑環
JSR-TB012系列工業總線滑環
JSR-TB012系列高速率工業總線導電滑環。內徑12毫米，主要給高速率數據和無錯傳輸協議而設計，嘉馳機電的工業總線滑環擁有獨立的設計發明專利，Profibus, CanBUS, CANOPEN, DeviceNET, CC-LINK, ProfiNET，保證100%不丟包，不報警，通信實時性保證精確無誤。接觸部分采用稀有金屬+鍍硬金處理工藝，保證耐磨和抗氧化，從而保證了超長的使用壽命，能同時保證氣路，電路，信號路及總線信號不間斷連續傳輸，產品設計尖端，加工精密，品質有保障。
內徑：12mm
總線路數：1-2路
電源信號路數：1-48路
電壓：0-380VAC/VDC
在線咨詢
- 咨詢熱線
- 13714251726

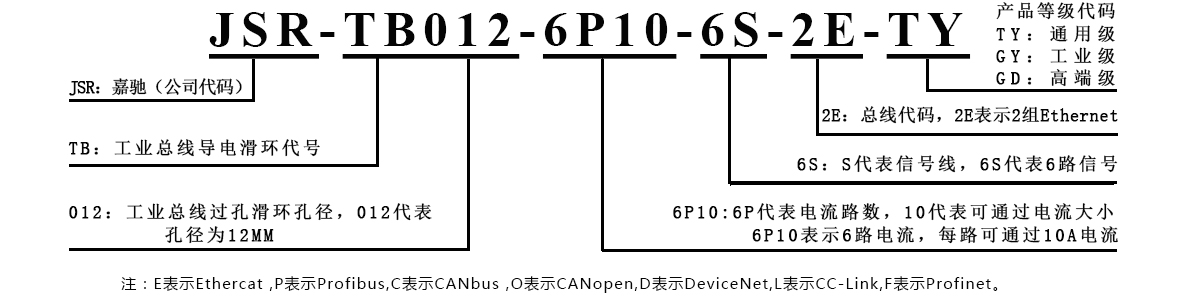

型號定購說明
Model
產品等級選型表
Selection
產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
TY(通用級） | 250RPM | 2000萬轉 | 貴金屬 |
GY（工業級） | 600RPM | 6000萬轉 | 鍍金-鍍金 |
GD（高端級） | 1000RPM | 1.5億轉 | 金合金 |
技術規格參數
parameter
| 電氣技術參數 | |||
| 電氣參數 | 信號參數 | ||
| 參數 | 數值 | 參數 | 數值 |
| 額定電壓 | 0-380VAC/VDC | 額定電壓 | 0-380VAC/VDC |
| 絕緣電阻 | ≥1000MΩ/500VDC | 絕緣電阻 | ≥500MΩ/500VDC |
| 導線規格 | AWG16#鍍錫鐵氟龍 | 導線規格 | AWG22鍍錫鐵氟龍 |
| 額定電流 | 每路任意電流可選 | ||
| 電氣噪音 | 10mΩ@6VDC,50mA,5Rpm | ||
| 動態電阻變化 | ＜0.01Ω | ||
| 機械技術參數 | |||
| 機械性能 | 環境性能 | ||
| 參數 | 數值 | 參數 | 數值 |
| 工作壽命 | ＞5000萬轉 | 工作溫度 | -30C°-80C° |
| 額定轉速 | 300MRP（可定制） | 工作濕度 | 0-85%RH |
| 接觸材料 | 貴金屬(可定制） | 機械振動 | MIL-SID-810E |
| 殼體材料 | 鋁合金（陽極氧化處理） | 防護等級 | IP51(可選IP65、IP68) |
| 轉動扭矩 | 0.1N.M;+0.03N.M/路 | ||

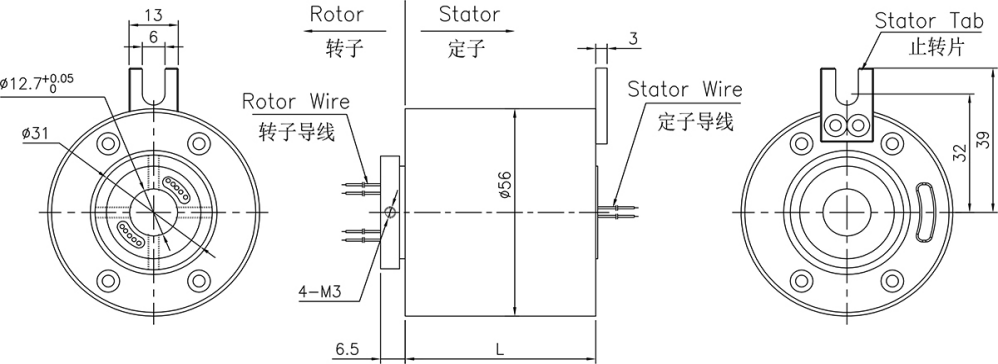

標準圖紙
Drawing
常規產品選型表
Selection
常規產品選型表 | |||||
TB012工業總線滑環系列選型表 | |||||
型號 | 10A | 信號或5A | 總線數量 | 總線類型 | 長度 L（mm) |
JSR-TB012-1P | 0 | 0 | 1 | Profibus總線 | 54.8 |
JSR-TB012-1E | 0 | 0 | 1 | EtherCAT總線 | 54.8 |
JSR-TB012-1C | 0 | 0 | 1 | CANBUS總線 | 54.8 |
JSR-TB012-1N | 0 | 0 | 1 | CANOPEN總線 | 54.8 |
JSR-TB012-1D | 0 | 0 | 1 | DeviceNET總線 | 54.8 |
JSR-TB012-1K | 0 | 0 | 1 | CC-LINK總線 | 54.8 |
JSR-TB012-1F | 0 | 0 | 1 | ProfiNET總線 | 54.8 |
JSR-TB012-6P10-6S-1P | 6 | 6 | 1 | Profibus總線 | 71.5 |
JSR-TB012-6P10-6S-1E | 6 | 6 | 1 | EtherCAT總線 | 71.5 |
JSR-TB012-6P10-6S-1C | 6 | 6 | 1 | CANBUS總線 | 71.5 |
JSR-TB012-6P10-6S-1N | 6 | 6 | 1 | CANOPEN總線 | 71.5 |
JSR-TB012-6P10-6S-1D | 6 | 6 | 1 | DeviceNET總線 | 71.5 |
JSR-TB012-6P10-6S-1K | 6 | 6 | 1 | CC-LINK總線 | 71.5 |
JSR-TB012-6P10-6S-1F | 6 | 6 | 1 | ProfiNET總線 | 71.5 |
注：N個5A 電流環并起來可作為1路N*5A電流環使用；比如: 2環5A 并起來做作為 1路10A 使用。以上型號為此規格的部分型號，如需其他規格請聯系技術：13714121726 易先生 | |||||
各環路導線色碼表
Color code table
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 7 | 紫 |
| 2 | 紅 | 8 | 灰 |
| 3 | 黃 | 9 | 橙 |
| 4 | 綠 | 10 | 棕 |
| 5 | 藍 | 11 | 透明 |
| 6 | 白 | 12 | 淺綠 |
| (注：12個顏色為一組，分別序號1...12, 下一組重復前12個顏色， 每組用號碼管作為組序號標識。) | |||

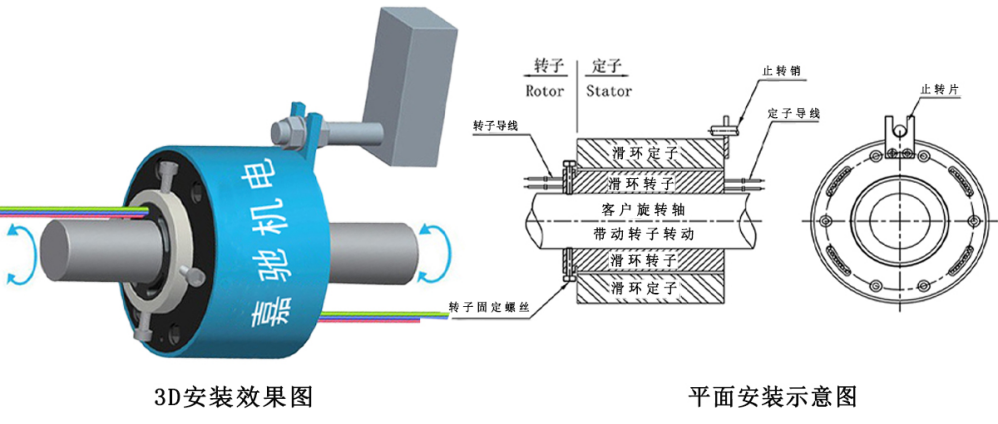

安裝方式
