JSR-FE012B-1SF系列光電滑環
您的姓名
您的電話
您的郵箱
JSR-FE012B-1SF系列光電滑環
JSR-FE012B-1SF系列光電滑環
光電滑環是由能傳輸動力電源、控制信號電源、儀表及計算機自動控制所需的微電量信號的導電滑環和傳輸多模單模光纖信號的光滑環組合一起的滑環，能解決同時解決360°旋轉的光信號和電信號傳輸問題。適合應用在需要無限制的，連續或斷續旋轉，同時又需要從固定位置到旋轉位置傳送大容量數據、信號的場所，能改善機械性能，簡化系統操作，避免因活動關節的旋轉對出光纖的損害?？梢耘c傳統的電子匯流環配合使用，作成光電混合匯流環，傳送功率和高速數據?？梢远ㄖ聘鞣N滿足方案的需求。隨著光電技術的飛速發展，一種新型光纖滑環被開發出來。與科學滑環相比，光纖滑環具有無摩擦、壽命長、無電磁干擾、無串?dāng)_、無任何信號輻射等優點。但是光纖滑環也有致命的缺點，光傳輸方向高，滑環結構精密，旋轉裝置(旋轉接頭)振動大，導致光對準困難，損耗大，傳輸不穩定。目前國內使用的光纖滑環大部分都是進口產品，國內能開發出可靠實用產品的滑環廠家屈指可數。此外，科技滑環和光纖滑環的通道數量有限。通道越多，傳統導電滑環的體積越大。這時候也推動了微型滑環的誕生，可以在日常需要高速運轉的小型設備中靈活使用。
外徑：56mm
電路數：1-48路
光通道數：1路
壽命：1-2億轉
在線咨詢
- 咨詢熱線
- 13714251726

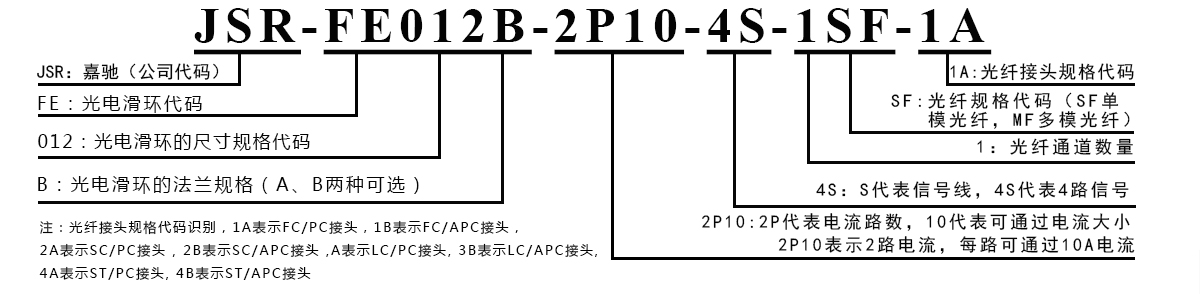

型號定購說明
Model
技術規格參數
parameter
技術規格參數 | |||
參數 | 數值 | 參數 | 光纖滑環數值 |
波長 | 1310/850 nm or 1310/1550 nm | 插入損耗 | <1.5dB/channel 1, |
插損偏差 | <0.5 dB/channel 1, <0.5 dB/channel 2 | 回波損耗 | >45dB |
亮度干擾 | >50 dB | 最大轉速 | 2000rpm |
牽引力 | 10N | 開始扭矩 | <0.5 Nm |
壽 命 | 1億—2億轉 | 允許最大光功率 | 23dBm |
工作溫度 | -45~85 | 存貯溫度 | -50~85 |
外殼材料 | 不銹鋼 | 封裝型式 | 兩端尾纖 |
光纖類型 | 多模3 mm 外護套 | 連接器類型 | FC, SC, ST, SMA, MURJ, or LC |
外形尺寸 | 請看以上圖紙 | 重量 | 以實際為準 |
振動 | MIL-STD-167-1A | 機械振動 | MIL-STD-810G |
IP等級 | IP 60 | 帶寬 | ±50 |
電氣技術參數 | |||
電氣參數 | 信號參數 | ||
參數 | 數值 | 參數 | 數值 |
額定電壓 | 0-440VAC/VDC | 額定電壓 | 0-440VAC/VDC |
絕緣電阻 | ≥1000MΩ/500VDC | 絕緣電阻 | ≥1000MΩ/500VDC |
導線規格 | AWG16#鍍錫鐵氟龍 | 導線規格 | AWG22鍍錫鐵氟龍 |
額定電流 | 每路任意電流可選 | ||
電氣噪音 | 10mΩ@6VDC,50mA,5Rpm | ||
動態電阻變化 | ＜0.01Ω | ||
機械技術參數 | |||
機械性能 | 環境性能 | ||
參數 | 數值 | 參數 | 數值 |
工作壽命 | ＞5000萬轉 | 工作溫度 | -30C°-80C° |
額定轉速 | 300MRP（可定制） | 工作濕度 | 0-85%RH |
接觸材料 | 貴金屬(可定制） | 機械振動 | MIL-SID-810E |
殼體材料 | 鋁合金（表面硬質氧化處理） | 防護等級 | IP51(可選IP65、IP68) |
轉動扭矩 | 0.1N.M;+0.03N.M/路 | ||
常規產品選型表
Selection
常規產品選型表 | |||||||
型號 | 光纖通道 | 10A | 信號或5A | 型號 | 光纖通道 | 10A | 信號或5A |
JSR-FE012B-2S-1SF | 1 | 0 | 2 | JSR-FE012B-12P10-12S-1SF | 1 | 12 | 12 |
JSR-FE012B-2P10-1SF | 1 | 2 | 0 | JSR-FE012B-18P10-6S-1SF | 1 | 18 | 6 |
JSR-FE012B-3S-1SF | 1 | 0 | 3 | JSR-FE012B-24P10-1SF | 1 | 24 | 0 |
JSR-FE012B-3P10-1SF | 1 | 3 | 0 | JSR-FE012B-30S-1SF | 1 | 0 | 30 |
JSR-FE012B-6S-1SF | 1 | 0 | 6 | JSR-FE012B-6P10-24S-1SF | 1 | 6 | 24 |
JSR-FE012A-2P10-4S-1SF | 1 | 2 | 4 | JSR-FE012A-12P10-18S-1SF | 1 | 12 | 18 |
JSR-FE012A-4P10-2S-1SF | 1 | 4 | 2 | JSR-FE012A-18P10-12S-1SF | 1 | 18 | 12 |
JSR-FE012A-6P10-1SF | 1 | 6 | 0 | JSR-FE012A-24P10-6S-1SF | 1 | 24 | 6 |
JSR-FE012A-12S-1MF | 1 | 0 | 12 | JSR-FE012A-30P10-1MF | 1 | 30 | 0 |
JSR-FE012A-2P10-10S-1MF | 1 | 2 | 10 | JSR-FE012A-36S-1MF | 1 | 0 | 36 |
JSR-FE012A-3P10-9S-1MF | 1 | 3 | 9 | JSR-FE012A-6P10-30S-1MF | 1 | 6 | 30 |
JSR-FE012A-6P10-6S-1MF | 1 | 6 | 6 | JSR-FE012A-12P10-24S-1MF | 1 | 12 | 24 |
JSR-FE012A-8P10-4S-1MF | 1 | 8 | 4 | JSR-FE012A-36P10-1MF | 1 | 36 | 0 |
JSR-FE012A-10P10-2S-1MF | 1 | 10 | 2 | JSR-FE012A-42S-1MF | 1 | 0 | 42 |
JSR-FE012A-12P10-1MF | 1 | 12 | 0 | JSR-FE012A-6P10-36S-1MF | 1 | 6 | 36 |
JSR-FE012B-18S-1MF | 1 | 0 | 18 | JSR-FE012B-12P10-30S-1MF | 1 | 12 | 30 |
JSR-FE012B-2P10-16S-1MF | 1 | 2 | 16 | JSR-FE012B-48S-1MF | 1 | 0 | 48 |
JSR-FE012B-4P10-14S-1MF | 1 | 4 | 14 | JSR-FE012B-6P10-42S-1MF | 1 | 6 | 42 |
JSR-FE012B-6P10-12S-1MF | 1 | 6 | 12 | JSR-FE012B-9P10-39S-1MF | 1 | 9 | 39 |
JSR-FE012B-8P10-10S-1SF | 1 | 8 | 10 | JSR-FE012B-12P10-36S-1SF | 1 | 12 | 36 |
JSR-FE012B-10P10-08S-1SF | 1 | 10 | 8 | JSR-FE012B-18P10-30S-1SF | 1 | 18 | 30 |
JSR-FE012B-12P10-6S-1SF | 1 | 12 | 6 | JSR-FE012B-24P10-24S-1SF | 1 | 24 | 24 |
JSR-FE012B-14P10-4S-1SF | 1 | 14 | 4 | JSR-FE012B-60S-1SF | 1 | 0 | 60 |
JSR-FE012B-16P10-2S-1SF | 1 | 16 | 2 | JSR-FE012B-6P10-54S-1SF | 1 | 6 | 54 |
JSR-FE012B-24S-1SF | 1 | 0 | 24 | JSR-FE012B-9P10-51S-1SF | 1 | 9 | 51 |
JSR-FE012B-4P10-20S-1SF | 1 | 4 | 20 | JSR-FE012B-12P10-48S-1SF | 1 | 12 | 48 |
JSR-FE012B-6P10-18S-1SF | 1 | 6 | 18 | JSR-FE012B-72S-1SF | 1 | 0 | 72 |
注：N個5A 電流環并起來可作為1路N*5A電流環使用；比如: 2環5A 并起來做作為 1路10A 使用。以上型號為此規格的部分型號，如需其他規格請聯系技術：13714251726 易先生 | |||||||
可選項
Optional
注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成本和交期。
① 可定制轉子和定子的出線方式及出線長度。
② 由于結構的限制，可按照指定長度或者高度或者外徑定制。
③ 最大可支持200路功率電流或者信號。
④ 可選航空插頭，端子和熱縮管。
⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。
⑥ 可混合高速率數據傳輸（包括以太網,USB, Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各類工業總線）。
⑦ 溫控信號，熱電偶信號混合。
⑧ 防震，高溫等特殊環境定制。
⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。
⑩ 可定制頻率高低，接頭類型。
? 可定制高頻功率。
? 可根據要求定制通道數。
? 電流最大可到5000安培（A）。
? 軍工級別。
? 防水，水下模式可選，IP65,IP68 可選。 ? 不銹鋼殼體要求。
適用范圍
Range
雷達

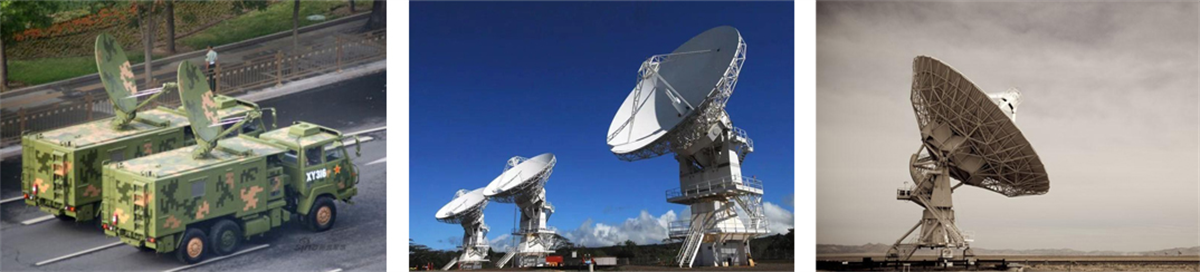

雷達，是英文Radar的音譯，源于radio detection and ranging的縮寫，意思為"無線電探測和測距"，即用無線電的方法發現目標并測定它們的空間位置。因此，雷達也被稱為“無線電定位”。雷達是利用電磁波探測目標的電子設備?，F(xiàn)代的預警雷達、搜索警戒雷達、引導指揮雷達、炮瞄雷達還是其他系列的雷達大多都需要不停的旋轉搜索目標定位目標，雷達能正常的公司有光纖滑環很大一部分功勞，光纖滑環能保證雷達在360度不停旋轉的同時正常的傳輸各種電磁信號，使雷達能快速精準的探索、定位、打擊目標。嘉馳機電的光纖滑環因其高效的傳輸速率被廣泛的應用于各種雷達上面，深受新老客戶的信賴。

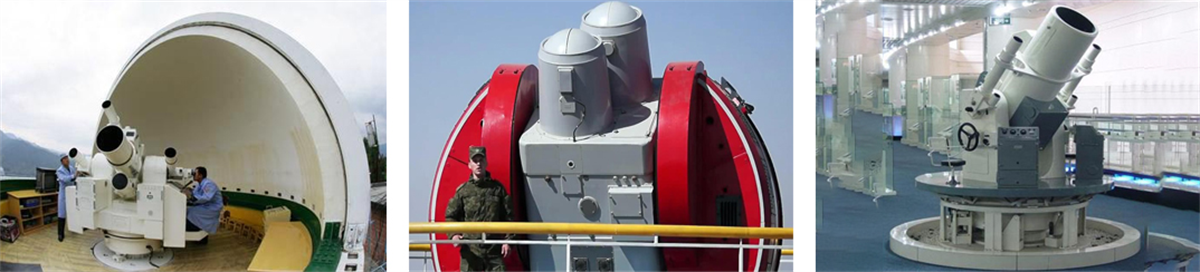

光電經緯儀
