伺服編碼器滑環是一種專門為伺服電機和編碼器研發的旋轉通電裝置。本文將詳細介紹伺服編碼器滑環的工作原理及其主要型號。

　　工作原理

　　伺服編碼器滑環是一種精巧的裝置，能夠在旋轉部分和固定部分之間傳輸電力、信號和數據。它由轉子和定子兩部分組成，轉子與設備的旋轉部分相連，而定子則固定在設備上。轉子上的金屬結環與金屬刷子相接觸，這些刷子連接著電路。當轉子旋轉時，滑環和刷子共同轉動，從而實現電力、信號和數據的傳輸。

　　伺服編碼器滑環的主要功能是傳輸伺服電機編碼器的信號和伺服電機的控制信號。編碼器是一種將旋轉位移轉換成數字脈沖信號的旋轉式傳感器，這些脈沖信號用于控制角位移。在伺服系統中，編碼器負責測量旋轉軸的角度和速度，并將這些信號傳輸?shù)剿欧?qū)動器，以實現對電機的精準控制。

　　主要型號

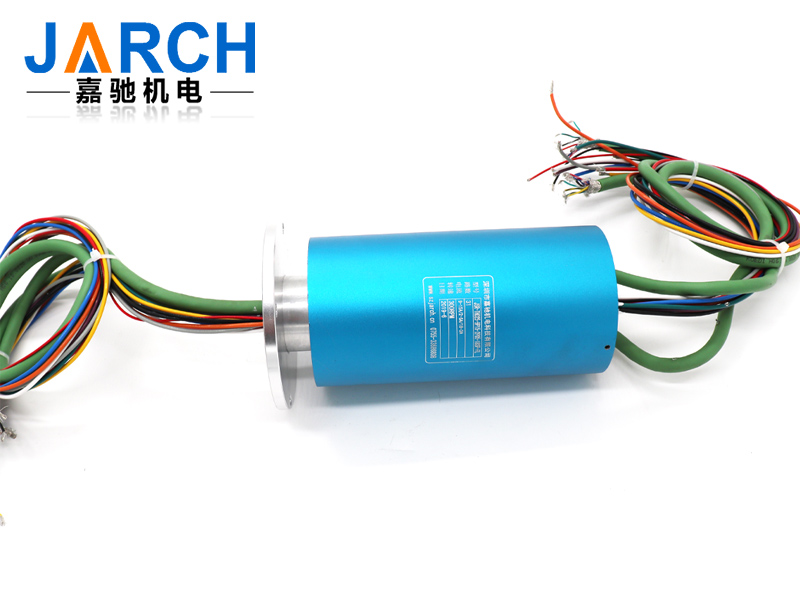

　　嘉馳機電SM系列伺服編碼器滑環是專門為伺服電機和伺服電機編碼器研發的滑環裝置，主要用于給伺服電機供電，并傳輸編碼器信號。內部走線和特殊屏蔽模塊設計，杜絕編碼器報錯誤碼，丟步率小于萬分之二。 這些滑環專門針對安川、松下、東元、西門子等伺服電機設計，具備出色的性能和可靠性。以下是SM系列中幾款主要型號的詳細介紹：

　　JSR-SM050F系列

　　外徑：120mm

　　電壓：0~380VAC/VDC

　　編碼路數：1~12路

　　電源信號路數：1~108路

　　特點：性能穩定，從未出現報警、停機情況;內部接觸材料使用金-金接觸，可靠性極高。

　　JSR-SM038F系列

　　外徑：100mm

　　電壓：0~380VAC/VDC

　　編碼器路數：1~8路

　　電源信號路數：1~96路

　　特點：與SM050F系列相似，但尺寸和適用范圍有所不同;同樣支持多種工業總線、特殊環境定制和防水模式。

　　JSR-SM025F系列

　　外徑：78mm

　　電壓：0~380VAC/VDC

　　編碼器路數：1~36路

　　電源信號路數：1~96路

　　特點：同樣具備SM系列滑環的穩定性和可靠性;支持多種工業總線、特殊環境定制和防水模式;

　　SM系列伺服編碼器滑環不僅在性能上表現出色，還具有高度的靈活性。用戶可以根據實際需要定制轉子和定子的出線方式及出線長度，選擇外徑。此外，這些滑環還支持混合其他開關信號和功率線，如Profibus、Profinet等工業總線，以及與其他氣液旋轉接頭的混合使用。

　　應用領域

　　伺服編碼器滑環廣泛應用于工業自動化控制系統中的旋轉設備，如機床、印刷設備、包裝設備和激光加工設備等。在這些系統中，伺服電機需要實現高精度的位置控制和速度控制，而滑環則提供了一種有效的解決方案，使得在旋轉過程中信號能夠持續、穩定地傳輸。

　　深圳市嘉馳機電科技有限公司是一家專業導的集獨立自主研發、生產、銷售、保修為一體的專業導電滑環制造商，生產的防爆滑環具有專業的防爆認證。他們運用其熟練技術和豐富知識來給客戶提供解決完美的解決方案。如果您有滑環方面相關的需求，可搜索嘉馳機電官網給我們留言，也可通過電話聯系我們：18681449236。
